Выбор мощности генераторной установки (ГУ) по нагрузке

Основной принцип

Нельзя просто суммировать номинальные мощности всех потребителей — нужно одновременно выполнить два условия:

1. Стабильная суммарная нагрузка (одновременно работающие) + запас
2. Способность выдержать пусковой бросок самого мощного электродвигателя — это главная причина ошибок при подборе.

Важно различать два понятия мощности:

• PRP (Prime Power, основная мощность): длительная непрерывная работа, рекомендуемая загрузка ≤80%, для заводов, газовых/биогазовых установок.
• ESP (Standby Power, резервная мощность): только для аварийного резерва при отключении сети, ограниченный годовой ресурс, допускается перегрузка 10% в течение короткого времени. На шильдике генератора: кВА — полная мощность; кВт — активная; кВт = кВА × 0,8 (стандартный коэффициент мощности).

Шаг 1. Классифицируйте все нагрузки

1. Активные нагрузки (резистивные): ТЭНы, лампы накаливания, PF≈1, без пусковых бросков. Рабочая мощность = номинальная.
2. Индуктивные нагрузки (двигатели): насосы, компрессоры, вентиляторы — есть пусковой бросок:
   • Прямой пуск (DOL): 5~7× номинальной мощности
   • Звезда-треугольник (Y-Δ): 2.5~3×
   • Плавный пуск (soft starter): 2~2.5×
   • Частотный привод (VFD): 1.2~1.5× (бросок минимальный)
3. Нелинейные нагрузки: ИБП, частотники, PLC, зарядные устройства — создают гармоники; нужен генератор с демпферной обмоткой и низким THD, а не просто подбор мощности.

Шаг 2. Расчёт стабильной суммарной нагрузки

Учитывайте только устройства, работающие одновременно при отключении сети, умножьте на коэффициент одновременности K = 0.7~0.9.

Шаг 3. Расчёт пикового пускового спроса (самое важное)

Пиковый спрос = фоновая нагрузка (уже работающая) + дополнительный пусковой прирост самого мощного двигателя

Пример: фоновая нагрузка 50 кВт, самый мощный двигатель 20 кВт, прямой пуск (6×): 50 кВт + 20×(6−1)=100 кВт → пик 150 кВт, установка обязана выдержать мгновенный бросок 150 кВт.

Шаг 4. Добавьте запас надёжности

• Основная (PRP) установка: запас 1.1~1.2, постоянная нагрузка ≤80% от номинала установки.
• Резервная (ESP) установка: запас 1.2~1.3, оставить место на расширение и на снижение мощности при высоте/температуре.

Итоговое правило выбора

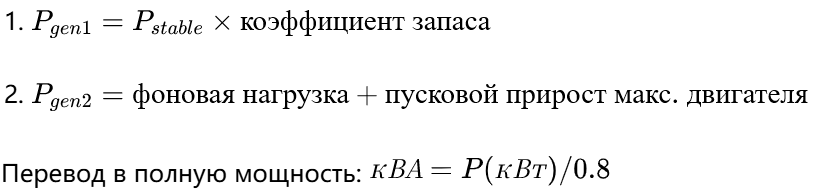

Берём наибольшее из двух значений:

Дополнительные поправочные факторы (легко упустить)

1. Снижение мощности по высоте и температуре: на высоте >1000 м и в жару мощность дизеля падает — нужна установка большего размера.
2. Гармонические нагрузки: при большом количестве ИБП и выпрямителей выбирайте генератор с усиленным возбуждением, иначе — искажение напряжения и аварийные отключения.
3. Несколько двигателей: запускайте поочерёдно, по времени, разнося пусковые броски — это заметно уменьшает требуемую мощность установки.

Пример расчёта

Нагрузки: освещение 30 кВт, один насос 40 кВт, пуск звезда-треугольник (3×), коэффициент одновременности 0.9, основная установка.

1. Стабильная сумма = (30+40)×0.9 = 63 кВт
2. Пусковой прирост = 40×(3−1)=80 кВт; пик = 30×0.9 + 80 = 107 кВт
3. Стабильная с запасом: 63×1.2 = 75.6 кВт
4. Берём большее 107 кВт → выбираем основную установку 120 кВт (150 кВА)

Частые ошибки

❌ Суммировать номинальные мощности всех устройств, игнорируя пусковые броски двигателей → при запуске просадка напряжения и остановка.
❌ Длительная работа установки на нагрузке >90% → повышенный расход топлива и сокращение ресурса.
❌ Путать кВт и кВА, брать числовое значение кВт как кВА для выбора.
