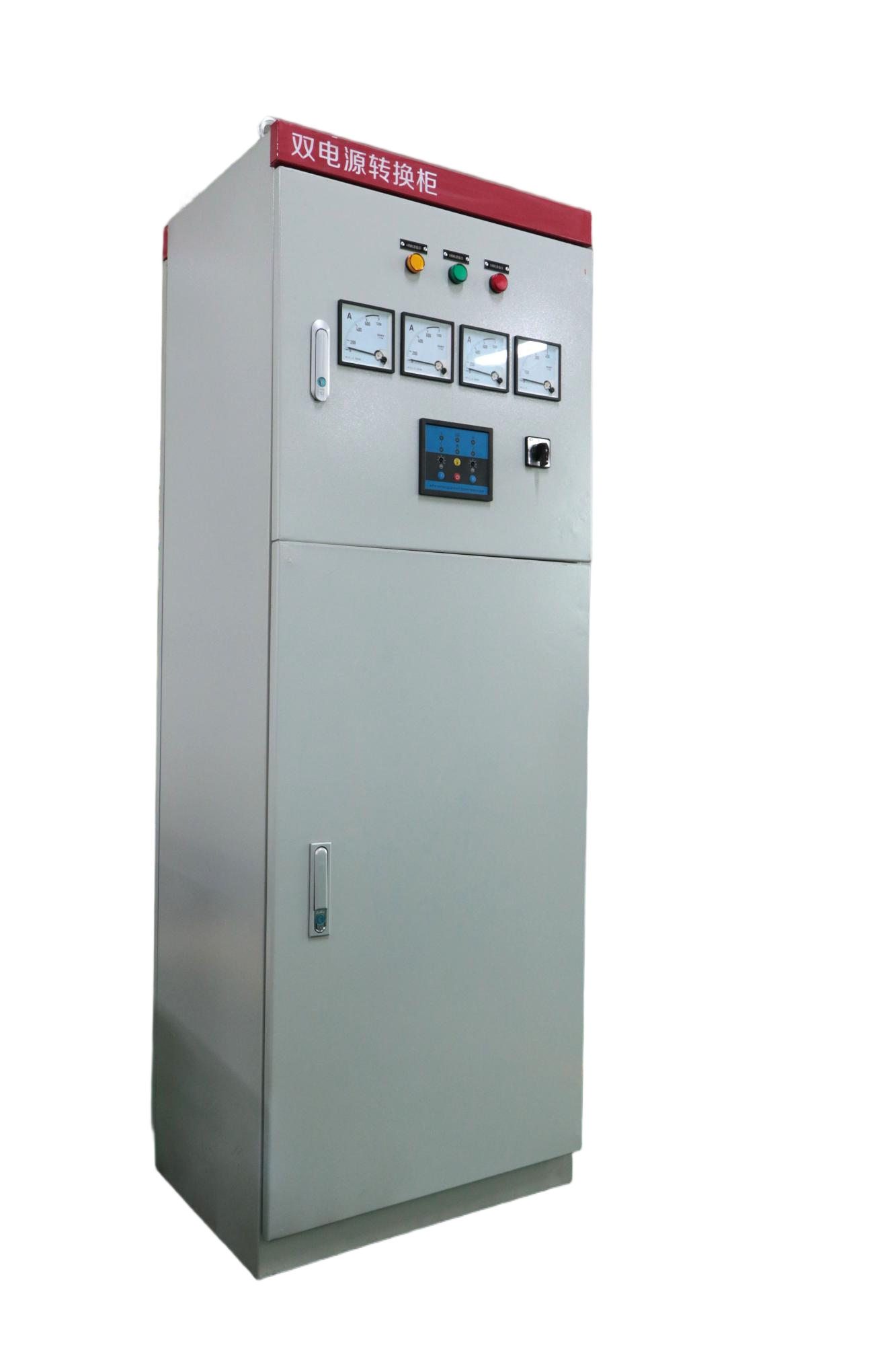

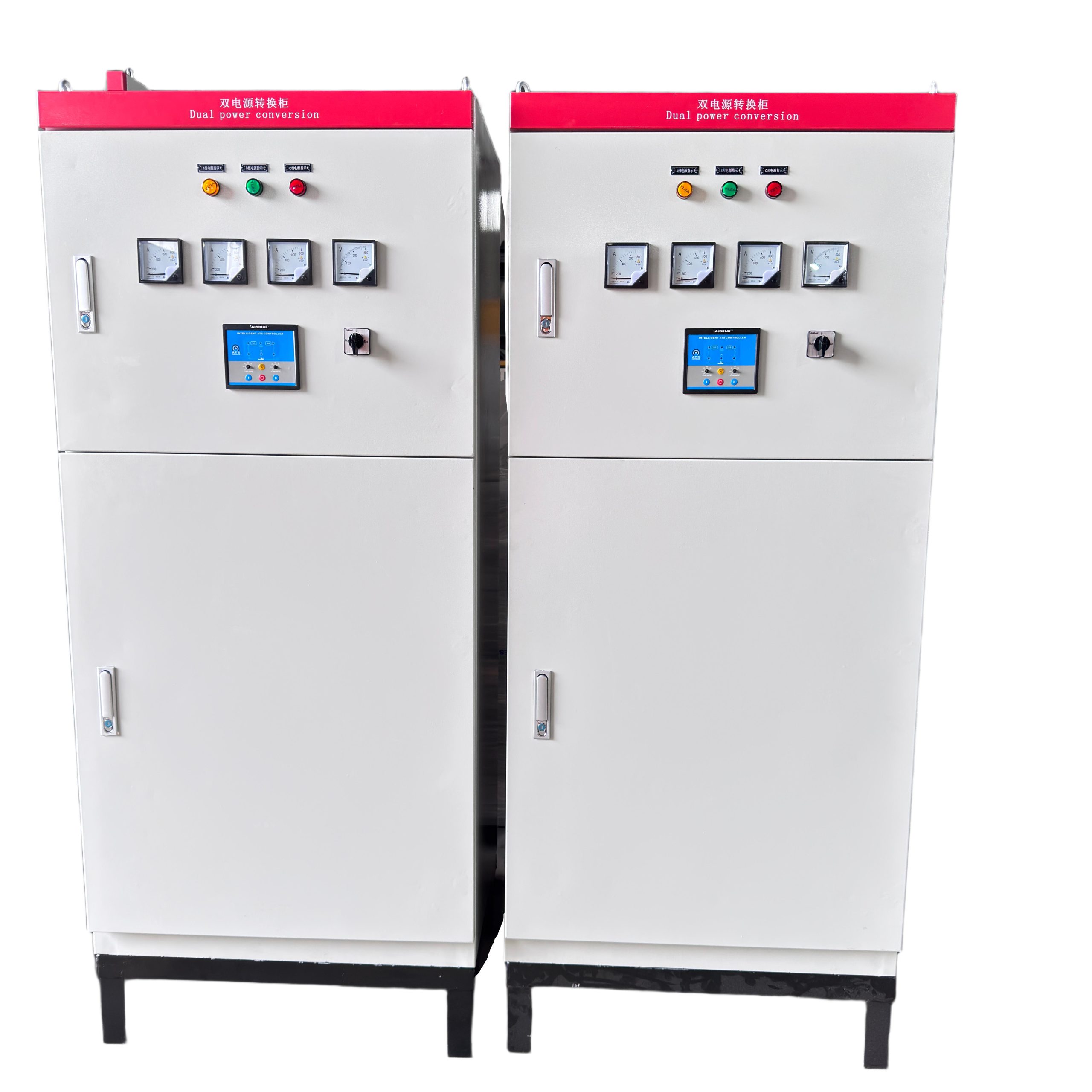

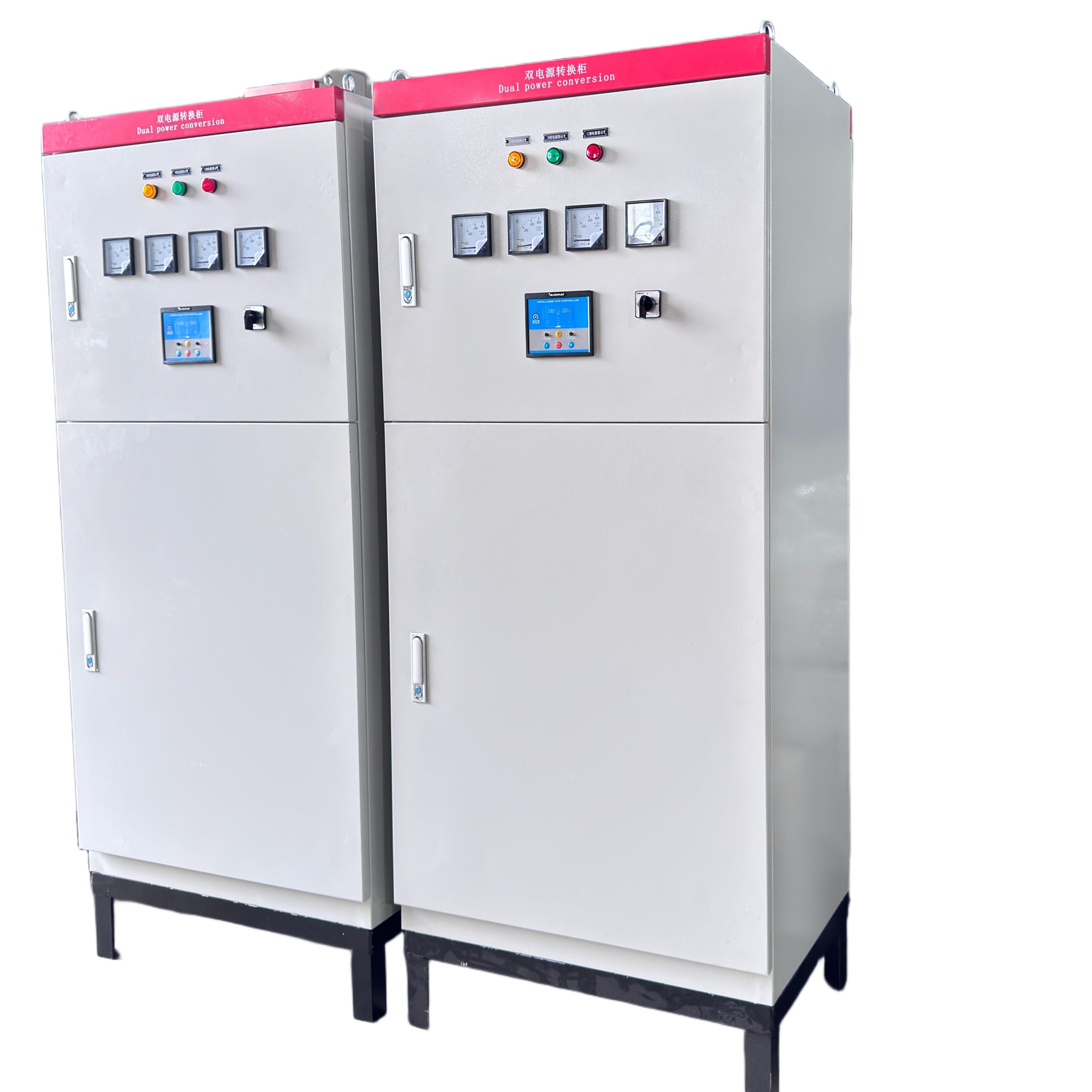

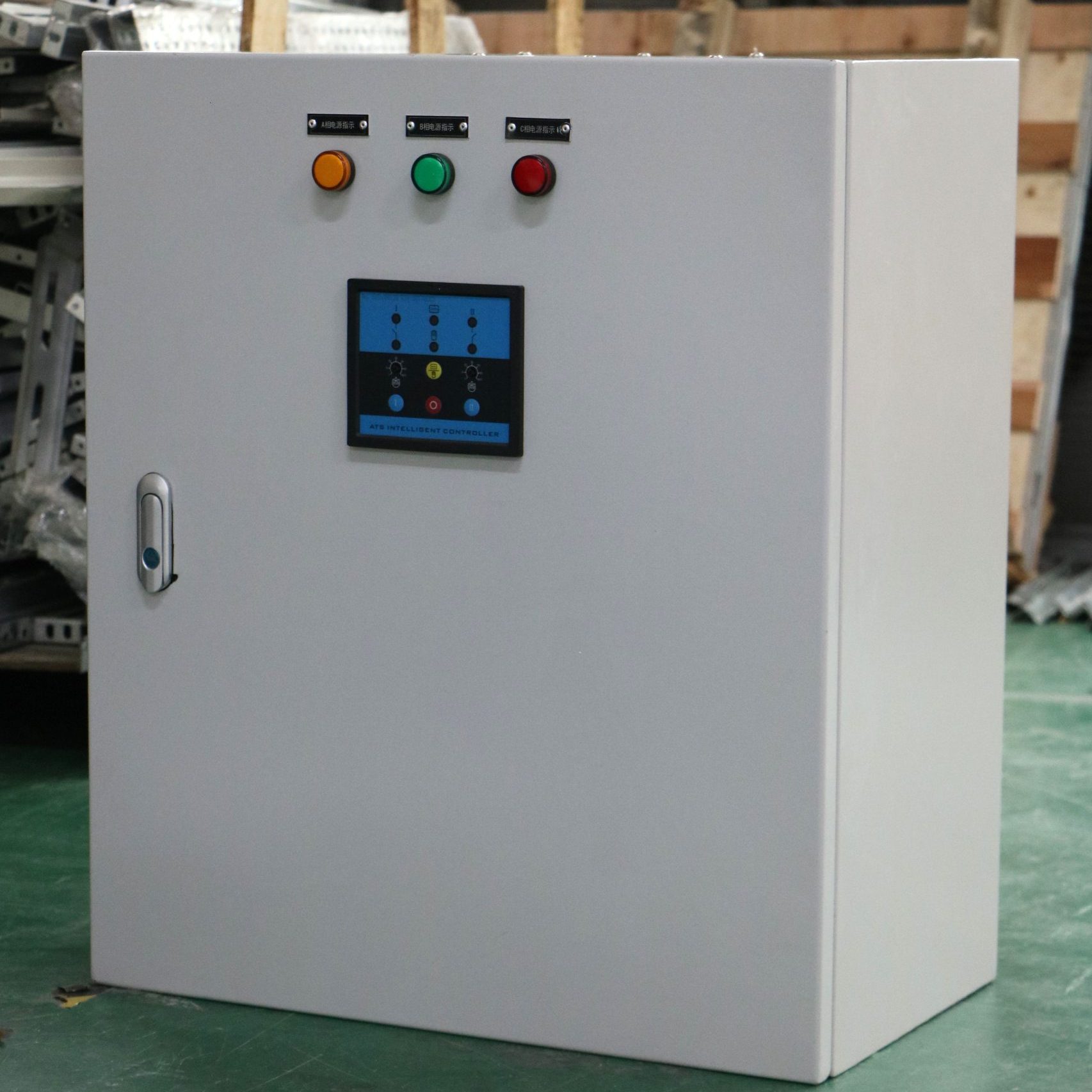

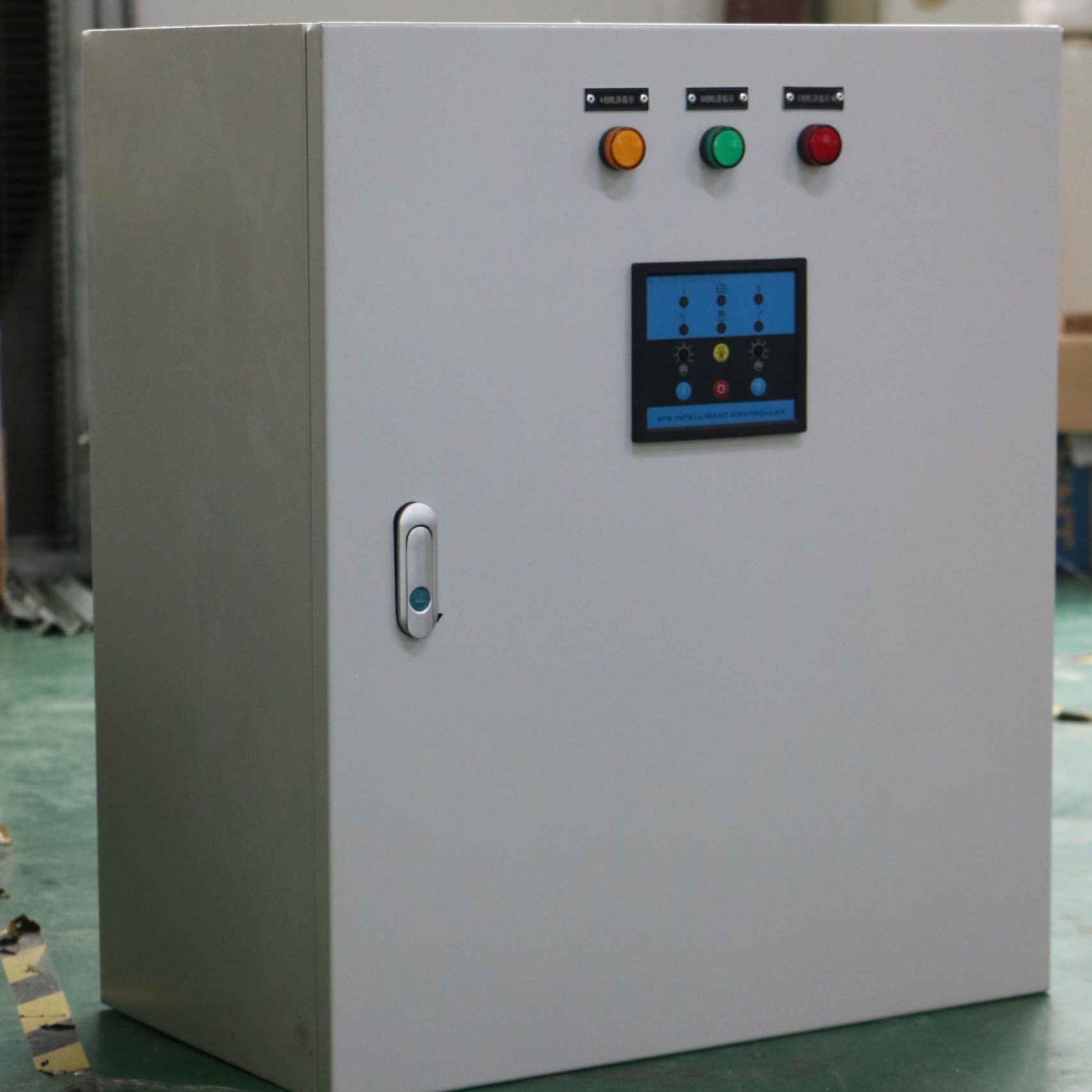

Шкаф автоматического переключения резервного питания King Power (двухвводной АВР), номиналы: 400А, 800А, 1000А, 2000А
Что такое шкаф двухвводного переключения питания (АВР)?
Это устройство для автоматического переключения нагрузки между двумя источниками электроэнергии. При пропадании основного питания контроллер запускает резервный дизель-генератор, дожидается стабилизации напряжения и переключает нагрузку на него. После восстановления сети шкаф возвращает питание обратно.
В системах с дизель-генераторами АВР выполняет роль связующего звена: он управляет пуском и остановкой двигателя, защищает оборудование от перегрузок и обеспечивает бесперебойную работу ответственных потребителей – больниц, дата-центров, производств. Благодаря блокировкам исключается одновременная подача питания от двух источников.
Описание
маркер
Что такое шкаф двухвводного переключения питания?
Шкаф двухвводного переключения питания (часто называемый щитом автоматического ввода резерва, или АВР) представляет собой устройство, которое автоматически или вручную переключает электрическую нагрузку объекта между двумя источниками питания. Его основное назначение — обеспечение бесперебойного электроснабжения ответственных потребителей (например, в больницах, дата-центрах и на промышленных предприятиях) путём бесшовного переключения с вышедшего из строя основного источника на резервный.

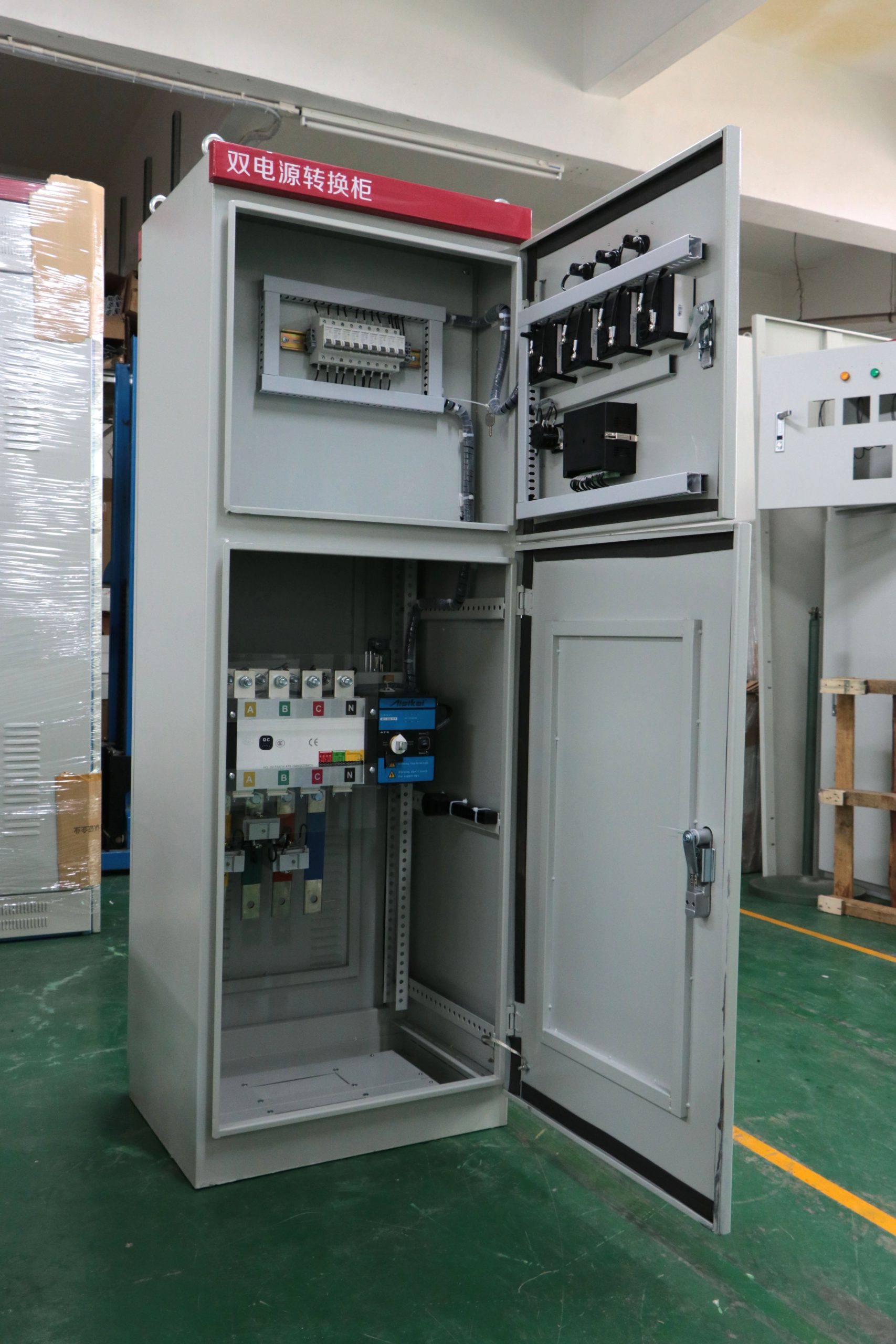

В состав шкафа входят управляющие компоненты, автоматические выключатели и механизм переключения, объединённые в едином корпусе. Конструкция часто снабжается механическими и электрическими блокировками, гарантирующими, что в каждый момент времени нагрузка подключена только к одному источнику, что предотвращает опасную обратную подачу напряжения.
Принцип работы
Принцип работы можно описать тремя основными этапами:
1. Непрерывный мониторинг
Микропроцессорный контроллер постоянно отслеживает параметры основного источника питания (например, городской сети) — напряжение, частоту и фазовые характеристики. При обнаружении отклонений (пониженное или повышенное напряжение, пропадание фазы и т.п.) он инициирует последовательность переключения.
2. Автоматический цикл переключения
-
Сигнал пуска: Контроллер подаёт сигнал на запуск резервного генераторного агрегата.
-
Задержка стабилизации: После запуска генератора контроллер выжидает заданное время (настраивается, обычно от 0 до 600 секунд), чтобы выходные параметры генератора (напряжение и частота) стабилизировались в допустимых пределах.
-
Переключение нагрузки: После стабилизации переключающее устройство отключает нагрузку от неисправного источника и подключает её к генератору. Это может быть разрывное переключение (сначала разрыв, затем соединение — сопровождается кратковременным прерыванием питания) или бесперебойное переключение (сначала соединение, затем разрыв — обеспечивает бесшовный переход).
3. Обратное переключение на основной источник
Когда контроллер фиксирует восстановление и стабилизацию основного источника питания, он запускает обратный процесс: переключает нагрузку обратно на основной источник и подаёт сигнал на остановку генератора, как правило, после выдержки времени на охлаждение.
Применение с генераторными установками
Шкаф является ключевым звеном, связывающим генераторные установки и электрические нагрузки объекта. Основные сценарии применения включают:
Системы «сеть — генератор»
Это наиболее распространённая конфигурация. Шкаф подключает городскую сеть и один или несколько резервных генераторов. При пропадании сетевого питания он запускает генератор, переключает нагрузку и автоматически возвращает питание обратно при восстановлении сети.
Системы «генератор — генератор»
На удалённых объектах или при наличии нескольких генераторов шкаф может управлять нагрузкой между двумя генераторными агрегатами. Его можно запрограммировать на запуск второго генератора в случае отказа первого или на периодическое чередование ведущего генератора для выравнивания наработки и износа.
Многоисточниковые системы
В более сложных конфигурациях используются три источника — например, сеть + генератор + генератор, или сеть + сеть + генератор — для максимальной резервированности. Шкаф управляет приоритетами и переключением между всеми доступными источниками.
Защита и интеграция управления
Шкаф оснащается автоматическими выключателями для защиты от перегрузок и коротких замыканий. Он также выдаёт управляющие сигналы для запуска и остановки двигателя, отслеживает его состояние и обрабатывает аварийные события, такие как «отказ запуска» или «низкое давление масла».
Суть
По сути, шкаф двухвводного переключения питания — это интеллектуальный «мозг» и силовой «переключатель», который управляет всей системой аварийного электроснабжения, обеспечивая надёжную и безопасную подачу электроэнергии от генератора именно тогда и туда, где она необходима.
